Бесплатный онлайн-SDR в HAMRD: восемь приёмников, Россия и ещё пять стран. Как слушать эфир, настраивать частоту, читать водопад и проверить слышимость своего сигнала.

Онлайн-SDR HAMRD: приём из Серпухова, спектр и заполненный водопадСерпухов, Россия. Реальный сеанс приёма в тёмной теме HAMRD; активность в эфире меняется.

Что такое онлайн-SDR

WEB SDR в HAMRD позволяет бесплатно слушать эфир через открытые приёмники в России и других странах. Ваш собственный трансивер, SDR и антенна не нужны: достаточно учётной записи HAMRD, браузера и интернета. Приёмник и антенна находятся у владельца выбранной ноды. Вы слышите эфир именно в этой точке мира.

Все онлайн-ноды открываются в одном пульте HAMRD. При переключении меняются место приёма и доступные диапазоны, а управление остаётся привычным. Звук, спектр и водопад поступают напрямую с выбранного приёмника. Нажмите «Сайт ноды» внизу пульта, чтобы открыть страницу его владельца.

Это только приём: передавать в эфир через публичные ноды нельзя. Вкладка «Мой RTL-SDR» предназначена для отдельного сценария: приёма на ваше USB-оборудование.

Для чего пригодится радиорубка

  • Оценить прохождение. Послушайте любительский диапазон в разных регионах, сравните слышимость станций утром, днём и вечером. Выбирайте ноды, у которых есть нужный диапазон.
  • Послушать собственный сигнал. Если удалённый приёмник слышит ваш разрешённый выход в эфир, можно оценить разборчивость речи, характер модуляции и замирания. Учитывайте задержку интернет-потока; для прослушивания используйте наушники, чтобы звук не попал обратно в микрофон.
  • Сравнить изменения в своей станции. На одной ноде и частоте в близкое время послушайте результат изменения настроек. Смена антенны ноды, усиления или условий прохождения тоже влияет на картину.
  • Учиться слушать. Ищите разговоры, телеграф и вещательные станции, узнавайте сигналы по спектру и водопаду. Радиооборудование для первого знакомства не требуется.

Удалённый SDR даёт практическое представление о слышимости, но не заменяет измеритель мощности, КСВ-метр или анализатор спектра. Показания разных нод нельзя напрямую сравнивать как одинаково откалиброванные измерения.

Восемь приёмников в шести странах

В компактном списке «Нода» доступны восемь публичных приёмников. Два из них находятся в России. Ниже указаны направления приёма; точный набор профилей смотрите после подключения в поле «Диапазон ноды».

  • Россия, Серпухов. RU2DX, Серпуховский WEB SDR, KO84rw. КВ, 2 м и 70 см.
  • Россия, восток Подмосковья. EastMO / R3DKT, KO95lq. КВ и УКВ.
  • Германия, Брауншвейг. DL0PTB, JO52fh. КВ и УКВ.
  • Германия, Хааг в Баварии. DL2RN, Burg Haag, JN68cd. КВ и УКВ.
  • Нидерланды, Дордрехт. PI4DEC, JO21it. Диапазон 2 м.
  • Австралия, Маунт-Джулиан. VK4DL / SDR2, QG49ho. Средние и короткие волны.
  • Испания, Аларо на Майорке. SDR-Alaró, JM19jq. 2 м, 70 см и авиационный диапазон.
  • США, Пасадина. KK6QZG, DM14aa. КВ, УКВ и авиационный диапазон.

Состав каталога приведён на 24 сентября 2026 года. Это независимые публичные станции: их владельцы определяют доступность, антенны, диапазоны, число подключений и длительность сеанса. Не все частоты доступны на каждой ноде. Приём в данный момент зависит от антенны и условий эфира.

Быстрый старт: первый приём

  1. Войдите в HAMRD и откройте «Моя радиорубка» → «WEB SDR». Оставьте вкладку «Онлайн-ноды».
  2. Выберите место в списке «Нода» сверху и нажмите «Подключить». Сам по себе вход в раздел соединение не открывает.
  3. Дождитесь статуса «Приём идёт». Сначала появится спектр, затем водопад начнёт заполняться строками сверху вниз.
  4. Посмотрите текущий диапазон и его границы. Например, для приёма на 40 м нужен профиль, содержащий выбранную частоту около 7 МГц.
  5. Введите частоту в МГц: 7.112 или 7,112. Нажмите «Настроить». Число 7112 в этом поле означает 7112 МГц, а не 7112 кГц.
  6. Выберите подходящую модуляцию. Для большинства любительских голосовых сигналов на 40 м начните с LSB, на 20 м с USB. Если частота свободна, найдите другой сигнал на водопаде.
  7. Подберите громкость и полосу фильтра. Для начала оставьте шумоподавитель выключенным, чтобы не скрыть слабые сигналы.
  8. Нажмите «Остановить», когда закончите. Уход в другой раздел HAMRD или закрытие страницы также завершает приём.

Частота, модуляция и органы управления

Частота. Введите число с точкой или запятой, щёлкните по спектру либо водопаду. Для точной подстройки используйте «−» и «+» с выбранным шагом: 10 Гц, 100 Гц, 1 кГц или 5 кГц. Ручку TUNE можно перетаскивать; в фокусе она реагирует на стрелки клавиатуры и колесо мыши.

Диапазон. Настройка разрешена только внутри текущей полосы ноды. Если нужная частота за её пределами, выберите подходящий профиль в «Диапазон ноды». Смена профиля на общем SDR может переключить диапазон и другим слушателям этого устройства; не перебирайте профили без необходимости.

LSB и USB. Нижняя и верхняя боковая полоса для SSB. Неверный выбор делает голос неразборчивым; точная настройка частоты помогает вернуть естественное звучание. AM используется, в частности, вещательными станциями и в авиационном диапазоне. FM в онлайн-пульте означает узкополосную NFM, например для любительского УКВ. Это не широкополосное FM-вещание. CW предназначен для телеграфа.

Полоса фильтра. Узкая полоса помогает отделить соседнюю помеху, но может обрезать полезный сигнал. Для речи начните с нескольких килогерц; для телеграфа обычно нужна более узкая полоса. Доступные пределы зависят от режима.

Громкость и «Без звука». Управляют прослушиванием, но не останавливают поток. Чтобы освободить подключение и прекратить расход трафика, нажмите «Остановить». Шумоподавитель закрывает звук ниже выбранного порога; слишком высокий порог может создать впечатление, что приёмник не работает.

Уровень сигнала. Показание в dB удобно для наблюдения за изменениями на одной ноде. Это не универсальная шкала S-метра и не мощность вашего передатчика.

Как читать спектр и водопад

Верхняя кривая показывает текущий спектр: по горизонтали расположены частоты, пики соответствуют более сильным сигналам. На водопаде каждый новый горизонтальный ряд показывает следующий момент времени. Свежие данные появляются сверху, история уходит вниз; более яркие следы обычно соответствуют более сильным сигналам.

Непрерывный узкий след может быть несущей, прерывистый узкий след похож на телеграф, более широкая полоса может соответствовать речи или цифровому сигналу. По одному рисунку нельзя надёжно определить станцию или режим: настройтесь и послушайте.

Щелчок по интересующему следу перестраивает частоту. Масштаб ×1, ×4, ×16 или ×64 помогает рассмотреть участок около настройки. Кнопка разворота рядом с масштабом открывает радиорубку на весь экран, если браузер поддерживает этот режим; на ПК выйти можно клавишей Esc.

После подключения или изменения размера окна история заполняется постепенно. Пустая нижняя часть водопада в первые секунды нормальна. На скриншотах ниже показан реальный накопленный приём, а не демонстрационные данные.

Радиорубка в светлой теме: приём EastMO и история сигналов на водопадеEastMO, восток Подмосковья. Тот же пульт в светлой теме, другой удалённый приёмник.

Память частот и смена ноды

Кнопка «+ В память» сохраняет до 12 настроек: частоту, модуляцию, ноду и профиль диапазона. Записи хранятся в этом браузере и не переносятся автоматически на другой телефон или компьютер. Очистка данных сайта удалит их.

Чтобы вернуться к записи, подключите указанную ноду, выберите сохранённый диапазон и нажмите кнопку частоты в блоке памяти. При несовпадении ноды или профиля пульт подскажет, что выбрать. «Очистить» удаляет весь список онлайн-пульта. Избранные частоты локального RTL-SDR хранятся отдельно.

Во время приёма выбор другой ноды закрывает старое соединение и подключает новое. Одинаковая частота может отсутствовать у нового приёмника: сначала проверьте его диапазоны. В одном пульте работает одна онлайн-нода.

Можно ли слушать одновременно

Да. Одну ноду могут слушать несколько пользователей одновременно. В пределах общей полосы каждый настраивает свою частоту и модуляцию. У второго посетителя не отнимается доступ только потому, что кто-то уже слушает через HAMRD.

Число мест ограничивает оператор приёмника. Это общий лимит для посетителей HAMRD, исходного сайта ноды и других клиентов. Если свободных мест нет, выберите другую ноду или вернитесь позже. Свободное место и непрерывный сеанс не гарантируются.

Важно различать свою частоту и общий профиль диапазона: обычная перестройка внутри полосы индивидуальна, а переключение профиля на том же физическом SDR затрагивает остальных слушателей. Если границы приёма внезапно изменились, профиль мог переключить другой пользователь.

Свой RTL-SDR по USB

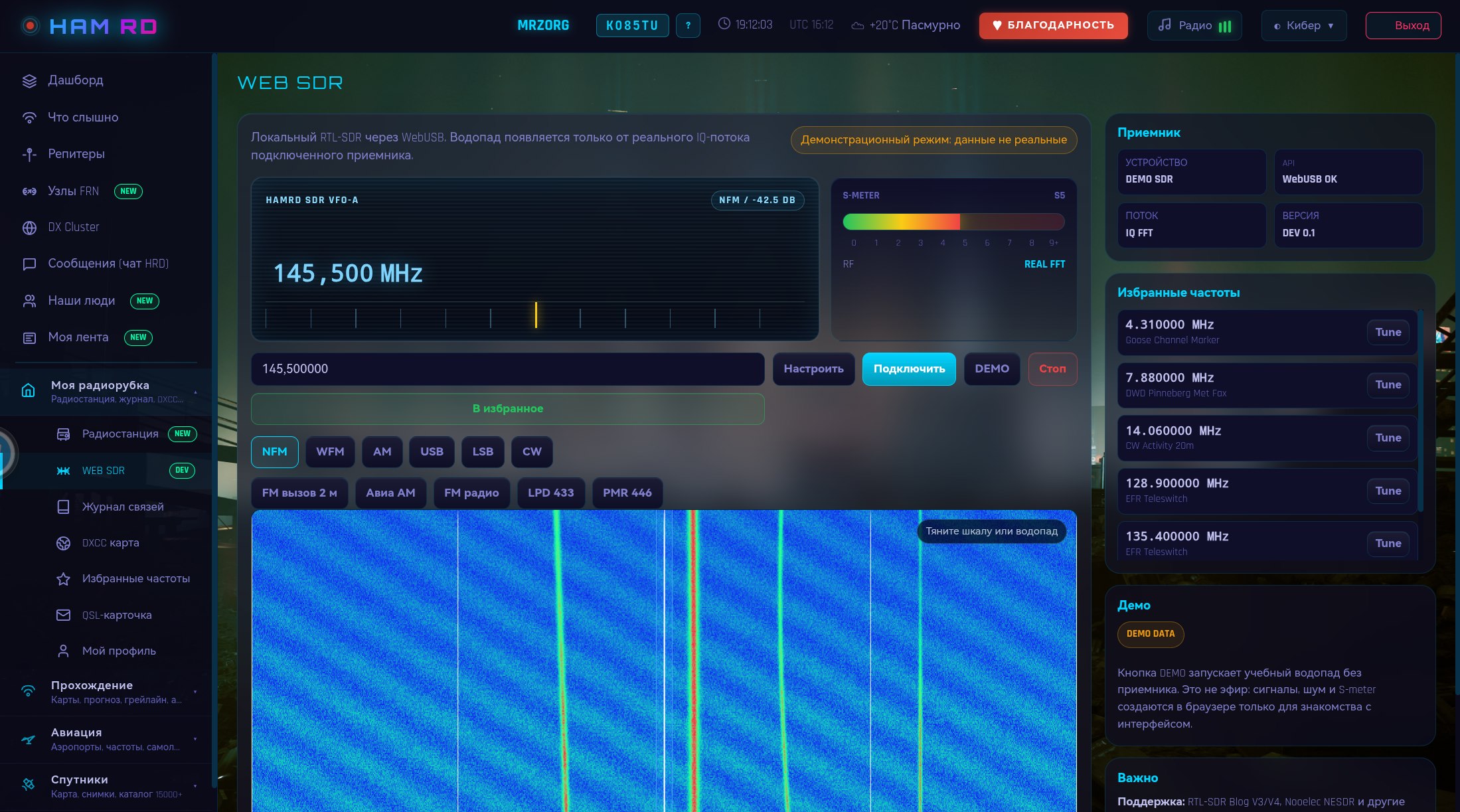

Во вкладке «Мой RTL-SDR» работает отдельный локальный приём через WebUSB в поддерживающих его Chrome или Edge. Подключите совместимый USB-приёмник с антенной, закройте другие SDR-программы, нажмите «Подключить» и выберите устройство в диалоге браузера. Здесь вы слышите эфир у своей антенны.

Поддерживаются RTL2832U-совместимые устройства с тюнерами R820T, R820T2, R828D или R860, включая RTL-SDR Blog V3/V4 и похожие модели. На Windows может потребоваться WinUSB-драйвер; доступность USB на телефоне зависит от устройства, OTG и браузера.

Локальный пульт получает IQ-поток и поддерживает NFM, WFM, AM, USB, LSB и CW, настройку полосы, усиления, PPM, громкости, squelch и sample rate. Водопад здесь можно перетаскивать. Bias-T включайте только при совместимом оборудовании, которому требуется питание по антенному кабелю.

DEMO запускается отдельно с предупреждением. Его шум и водопад учебные: это способ познакомиться с управлением, а не реальный приём.

Если нет звука или приём прервался

  • Статус ещё не «Приём идёт». Подключение могло не установиться, нода может быть выключена или занята. Выберите другую. Автоматических повторных подключений нет.
  • Спектр есть, звука нет. Проверьте громкость устройства и пульта, кнопку «Без звука», шумоподавитель и выбранную модуляцию. На текущей частоте может просто не быть передачи.
  • Голос искажён. Проверьте LSB/USB и точную частоту, расширьте слишком узкий фильтр. Сильные помехи или перегрузка самого удалённого приёмника тоже влияют на звук.
  • Частота вне диапазона. Проверьте единицы МГц и границы текущего профиля. Нужен другой профиль или другая нода.
  • Водопад остановился в фоновой вкладке. Отрисовка приостанавливается для экономии ресурсов. Звук может продолжаться, пока вы остаётесь в разделе.
  • На телефоне звук пропал после блокировки. Браузер или ОС могут приостановить аудио. Вернитесь на страницу; при необходимости нажмите «Остановить», затем «Подключить».
  • Звук заикается. Проверьте интернет-соединение и попробуйте другую ноду. Приём требует постоянного потока данных и расходует трафик.

Начинайте с простой проверки: доступная нода, слышимый сигнал в выбранном диапазоне, правильная модуляция, шумоподавитель выключен. Если это работает, постепенно подстройте фильтр и остальные параметры.
