J-антенна

Расчёт вертикальной J-антенны для УКВ. Она не требует отдельных радиалов и удобна для стационарного размещения.

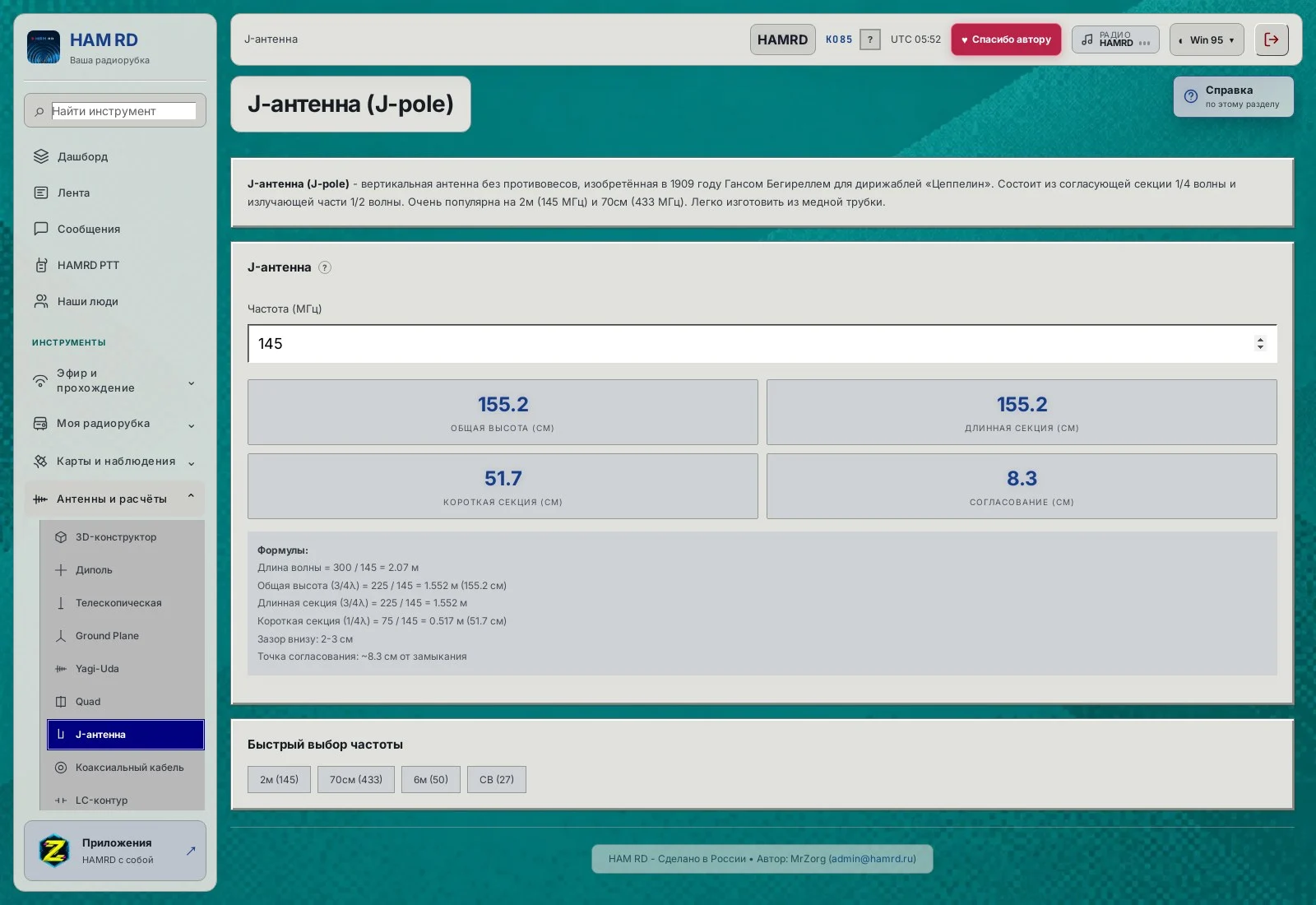

Так выглядит раздел «J-антенна». Нажмите на изображение, чтобы открыть его в полном размере.

j-poleуквантенна

Что умеет раздел

Конструкция состоит из длинного излучателя и согласующей четвертьволновой секции. Калькулятор показывает основные размеры и начальную точку подключения кабеля.

Как пользоваться

Введите частоту.
Подготовьте элементы по рассчитанным размерам.
Соберите длинную и короткую части параллельно.
Подключите кабель в рекомендуемой точке.
Перемещайте точку питания небольшими шагами, контролируя КСВ.

Практический совет: J-антенна чувствительна к месту прокладки кабеля. Отведите фидер от полотна антенны и добавьте дроссель при необходимости.
