Quad
Расчёт рамочной антенны Quad: квадратного проволочного контура длиной примерно в одну волну.

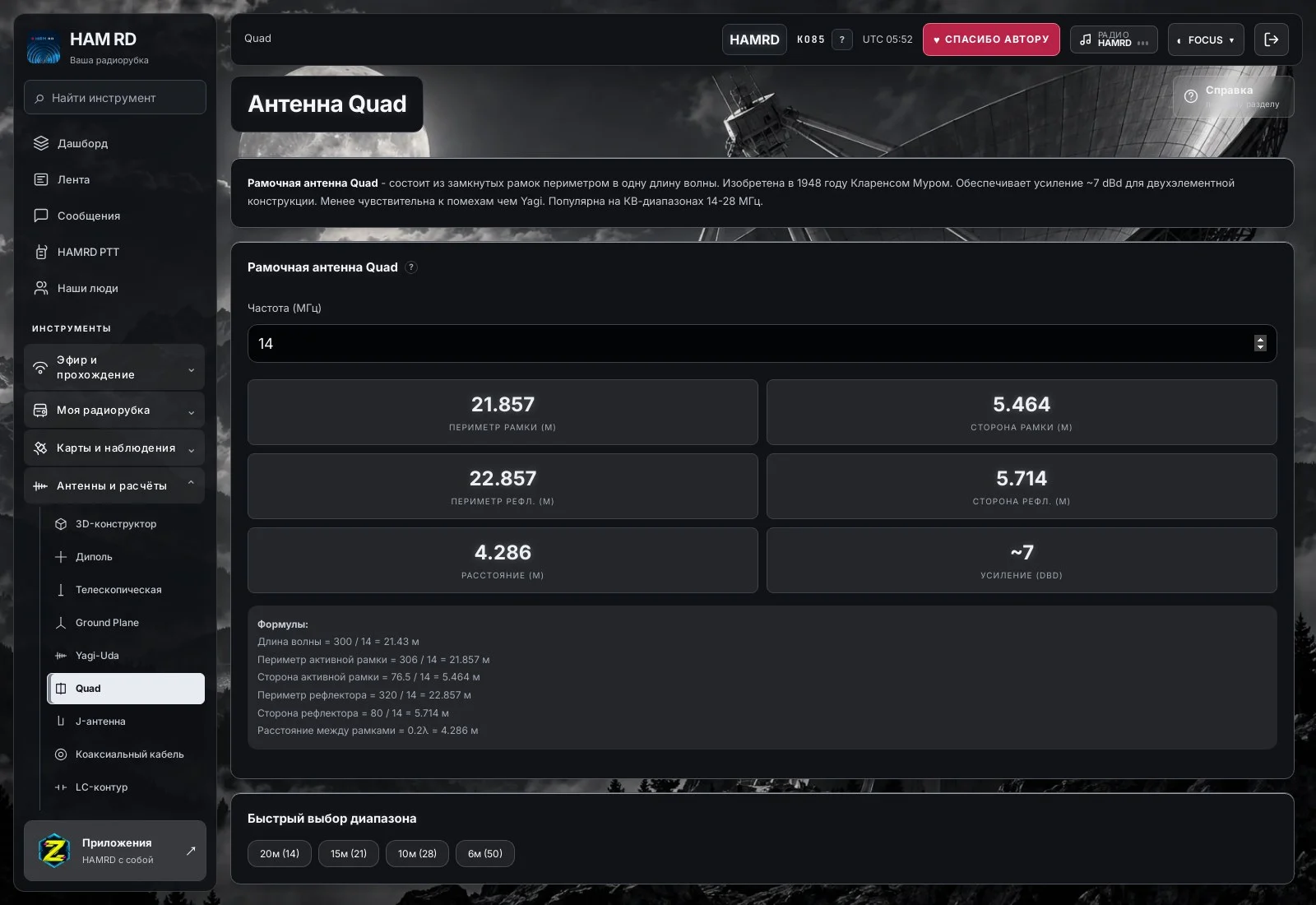

Так выглядит раздел «Quad». Нажмите на изображение, чтобы открыть его в полном размере.Что умеет раздел
Quad может использоваться как одиночная рамка или как основа многодиапазонной и направленной конструкции. Калькулятор показывает периметр и длину стороны квадрата.
Как пользоваться
- Введите рабочую частоту.
- Получите периметр рамки и длину каждой стороны.
- Соберите квадратную рамку из провода.
- Подключите фидер в соответствии с выбранной поляризацией.
- Проверьте резонанс и КСВ.
Практический совет: Точка питания определяет поляризацию: сбоку обычно вертикальная, снизу или сверху - горизонтальная.
